砕氷艦「しらせ」（2代）4作目 格納庫構造物製作(2)

4作目ではヘリコプターを格納庫内に駐機させない計画のため、格納庫内をのぞき込むと細部を見渡せるので、今までよりもかなりの製作時間を費やしてしまいました。

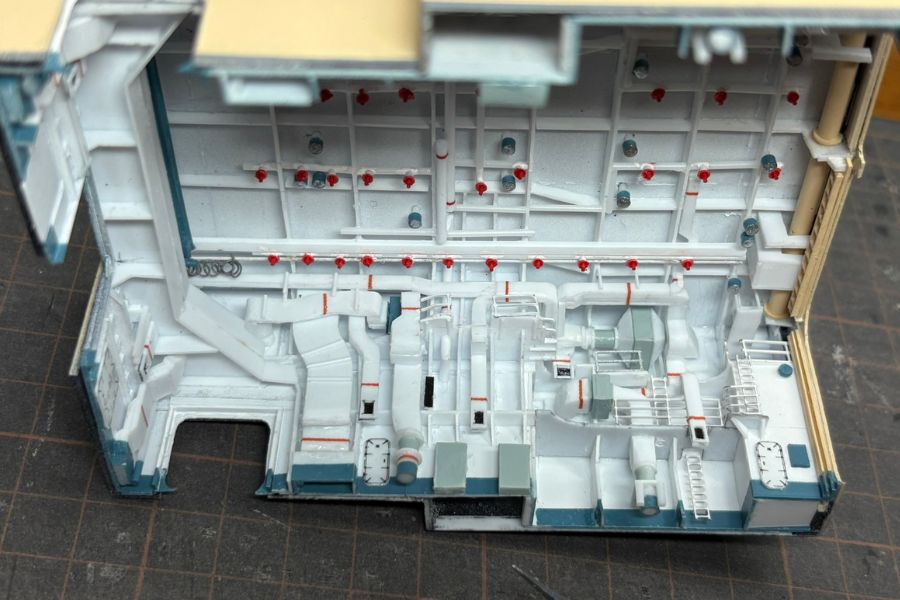

格納庫内部、右舷側の様子です。格納庫内部の図面は描いてないため、自分で撮影した多数の画像を参考にしながら製作しています。

格納庫内部の奥側の様子です。天井の奥にはブリッジクレーンが見えます。

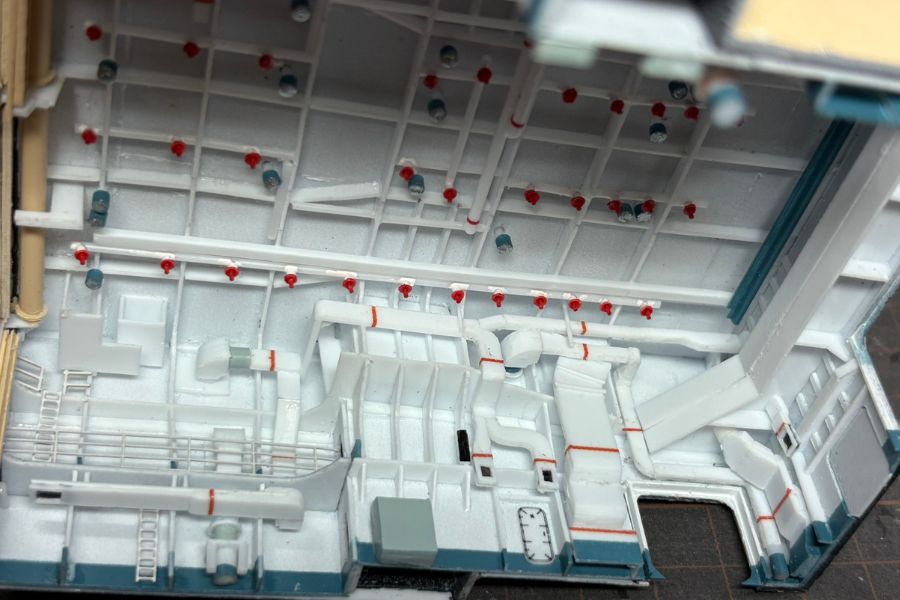

格納庫内部、左舷側の様子です。内部壁面にはサイズが異なる多数の吸排気ダクトが張り巡らされており、左舷と右舷はほとんど非対称です。

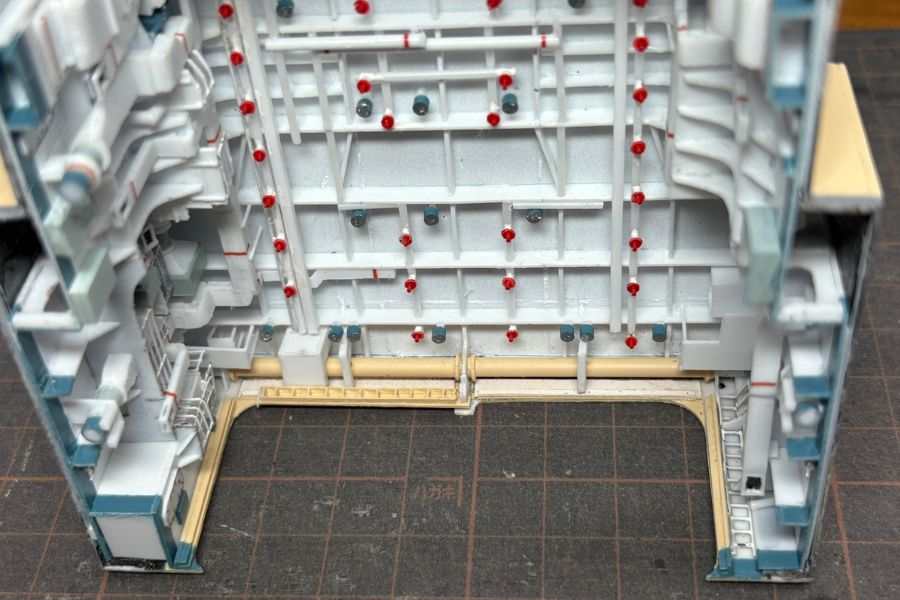

艦尾側の格納庫開口部です。起倒式のシャッター支柱は右舷側に持ち上がるようになっています。回転軸付近には駆動部が見当たらないので、支柱を上げ下げする際は、ワイヤーを取り付けウインチを利用しているのではないかと思われます。

天井には多数の照明や消火ノズルがあります。本来の縮尺率で製作するには小さすぎ、かといって省略すると物足りなくなるので若干大きめのサイズで作り込んでいます。
